Ligações para transmissão eletrónica de bicicleta de estrada

Compreender as ligações de uma transmissão eletrónica

Uma transmissão eletrónica não se resume aos desviadores: precisa de alimentação, ligações e, no caso da Shimano, de uma rede completa de cabos. Esta categoria reúne tudo o que liga os componentes entre si — e é muitas vezes aqui que se encontra a peça em falta.

Três sistemas, três arquiteturas

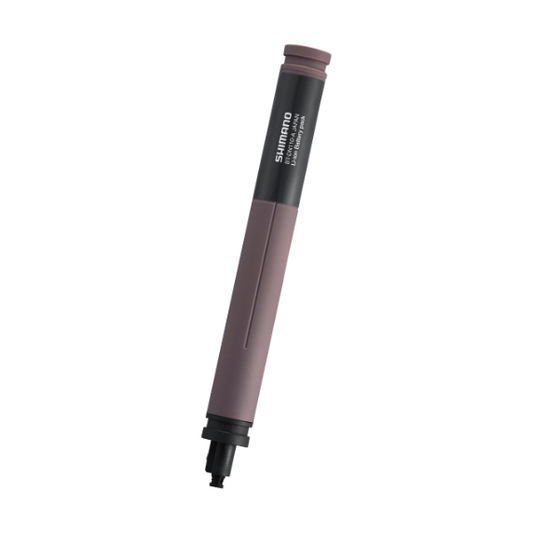

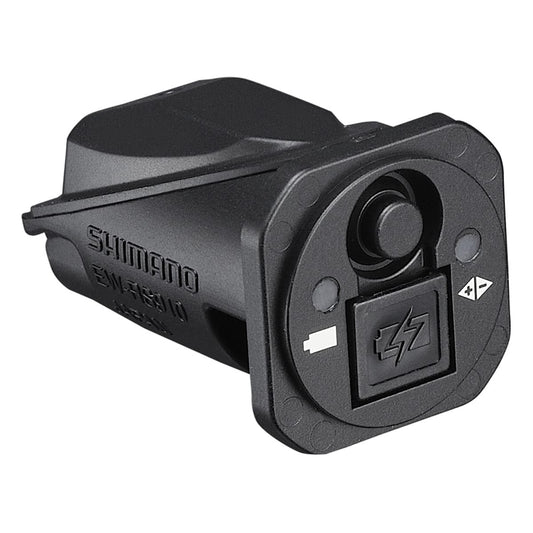

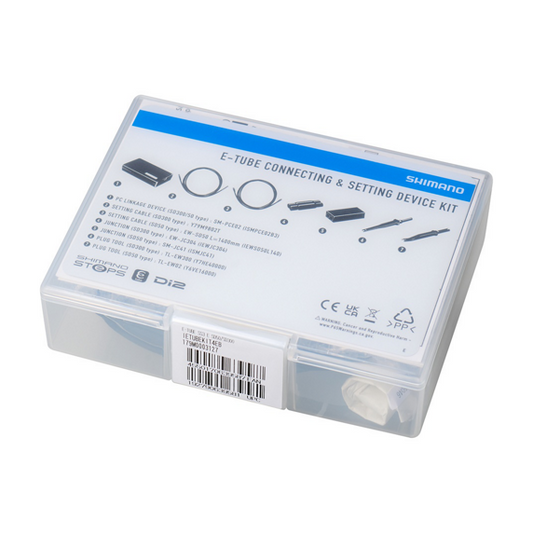

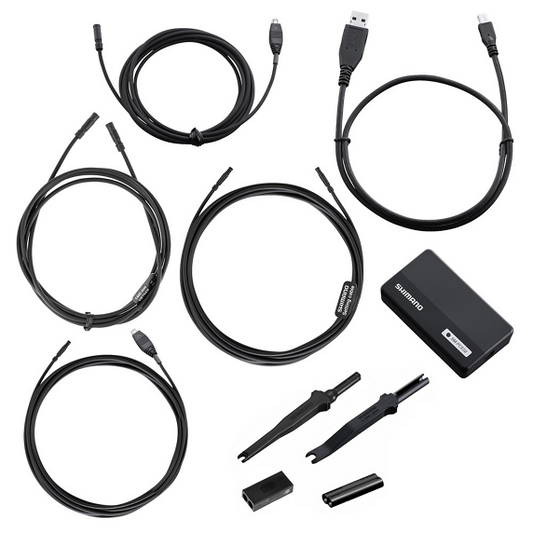

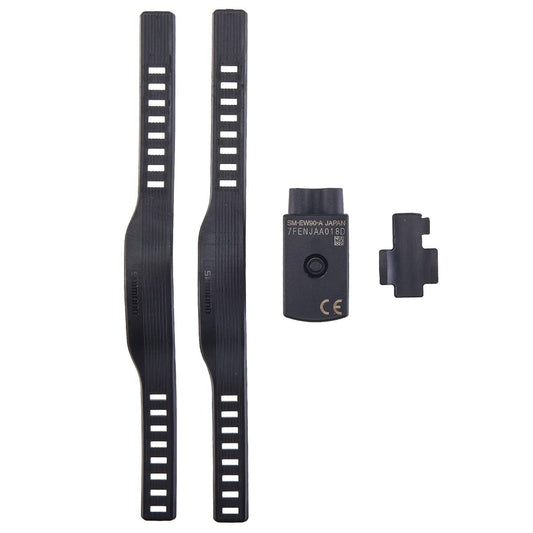

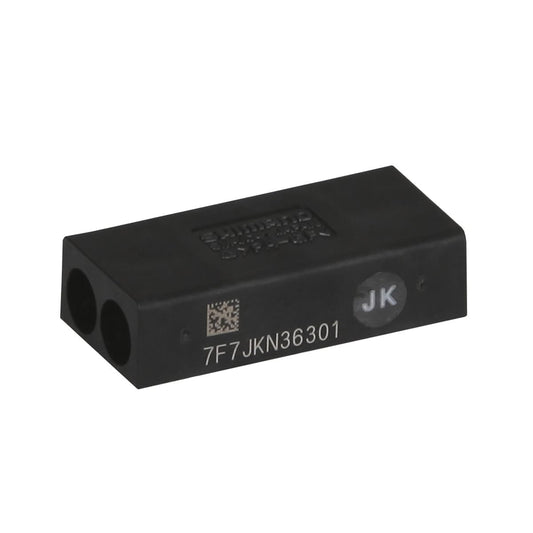

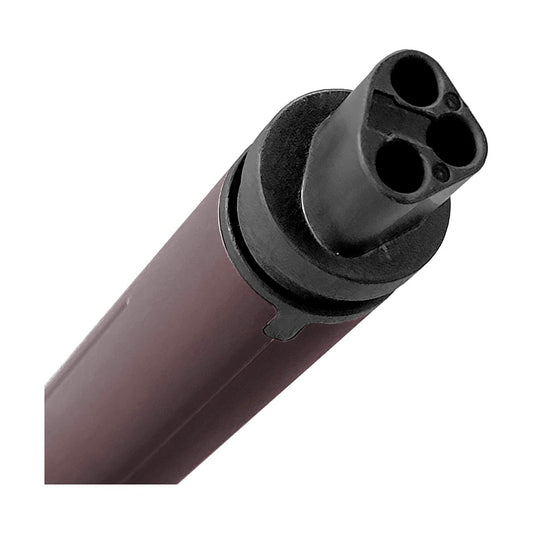

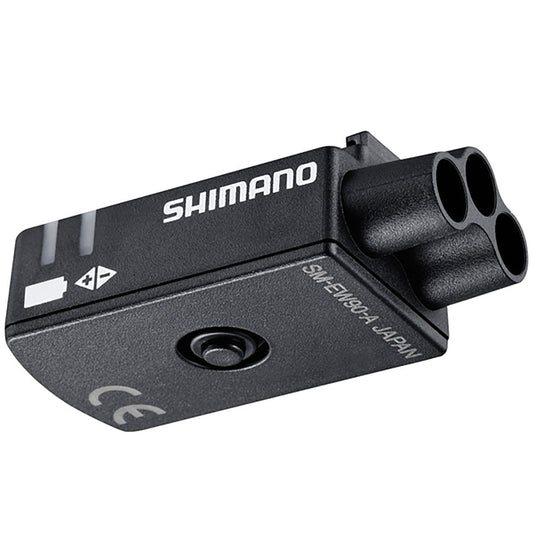

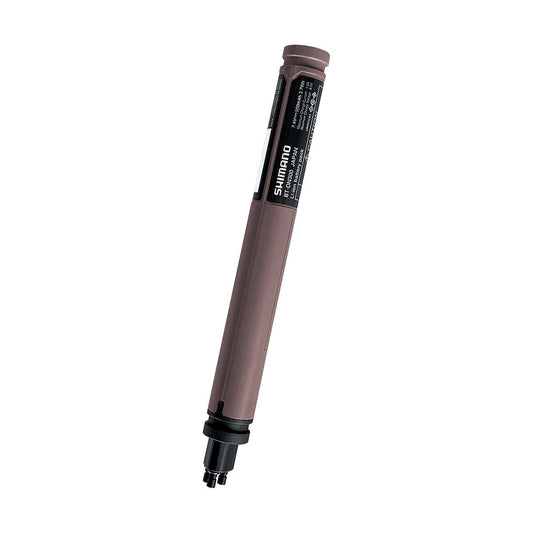

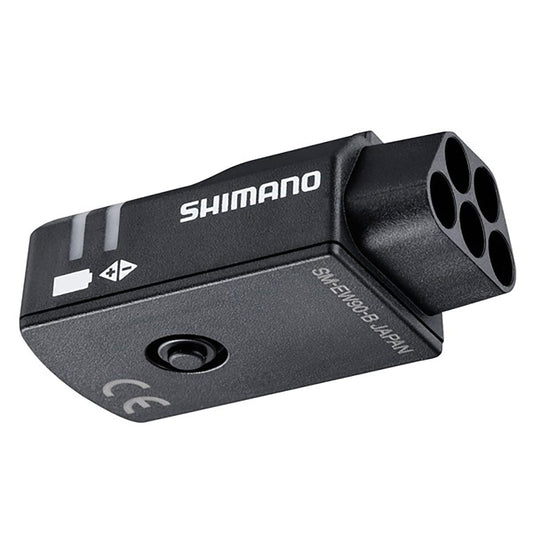

• Shimano Di2 : rede E-Tube com fios, uma única bateria interna ou externa (SM-BTR1), cabos EW-SD50 ou EW-SD300 e caixas de junção EW-RS910 e EW-90A.

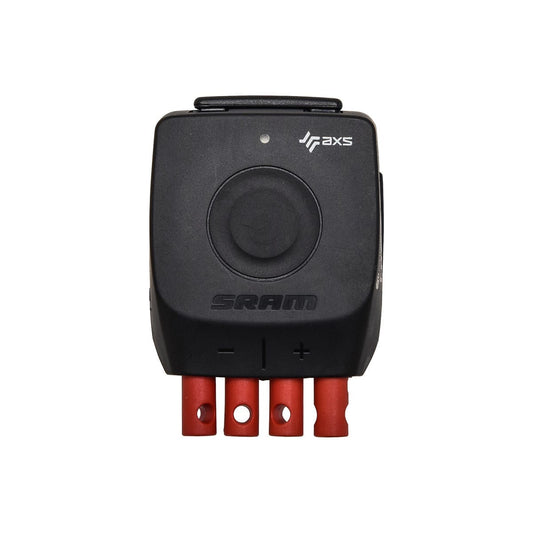

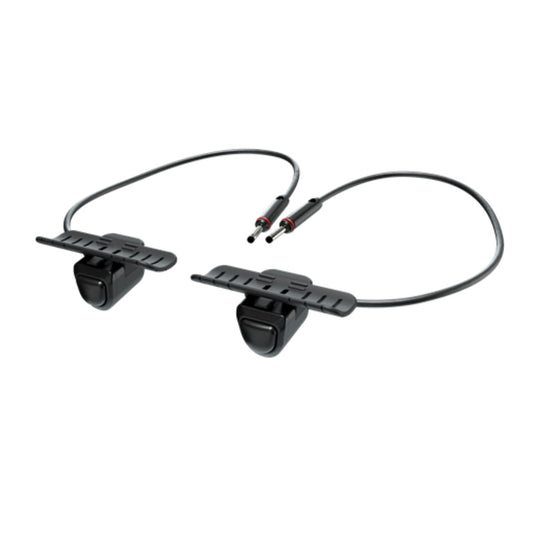

• SRAM AXS : sem fios. Cada desviador tem a sua própria bateria intercambiável; só os Blips e o Blip Box exigem cablagem.

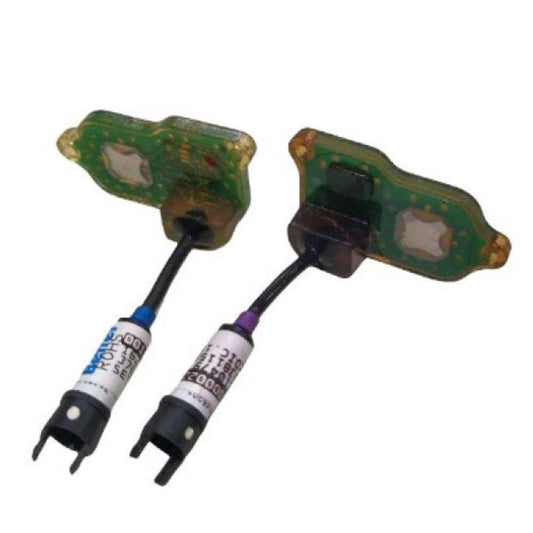

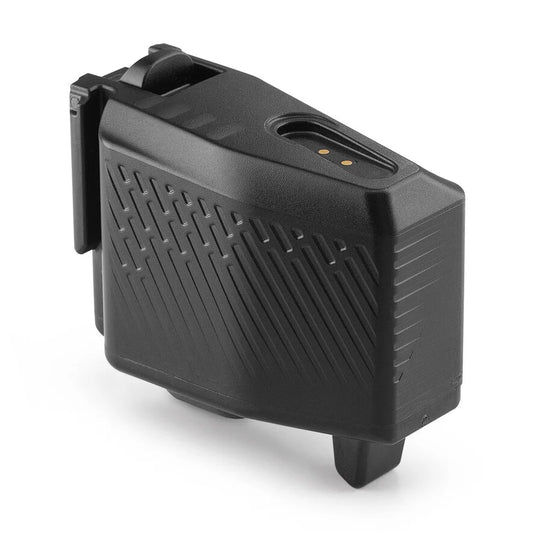

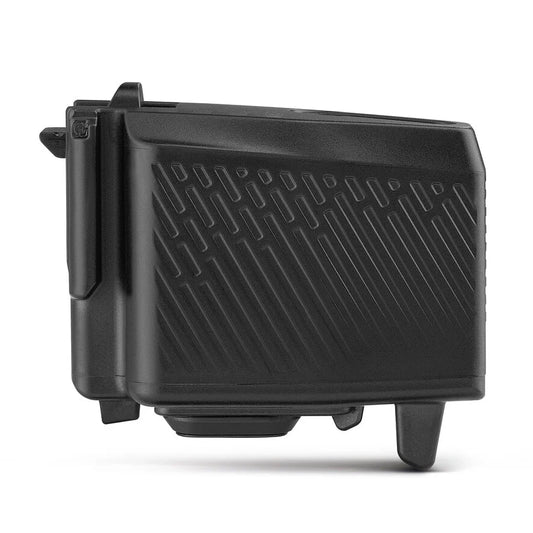

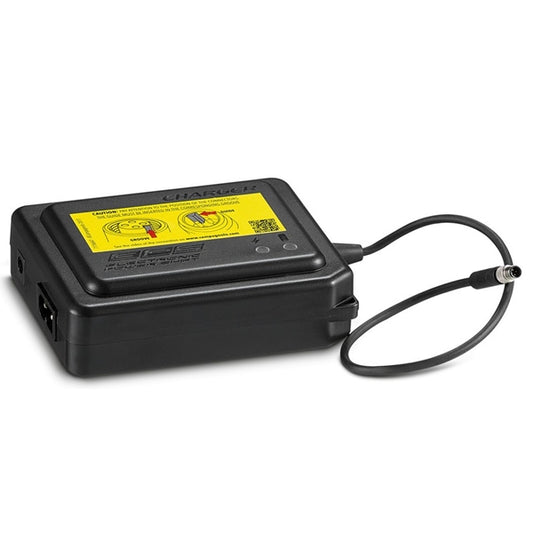

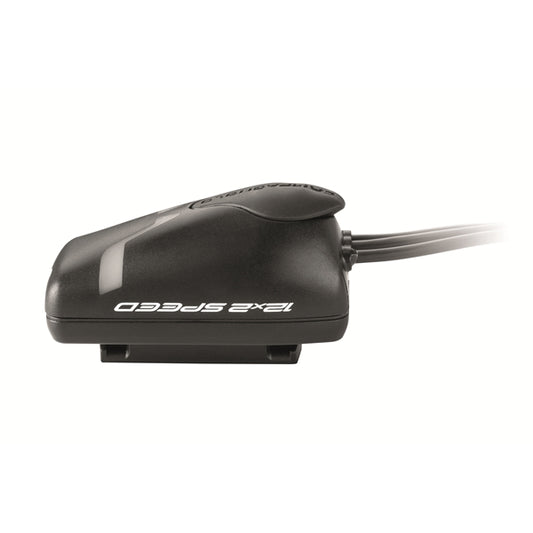

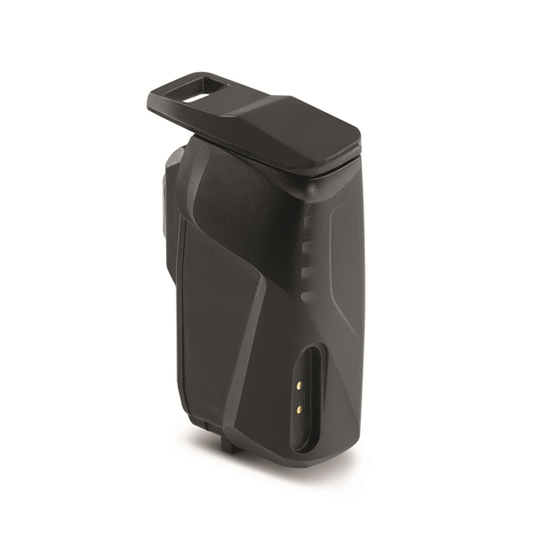

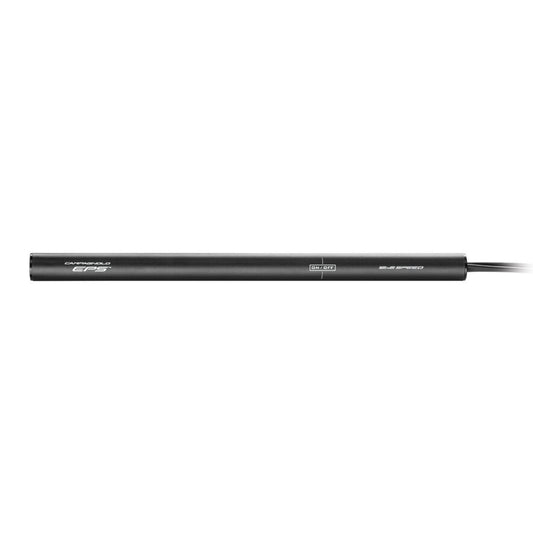

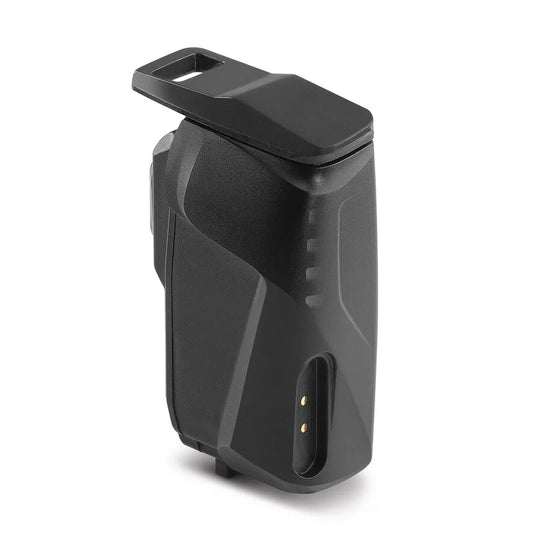

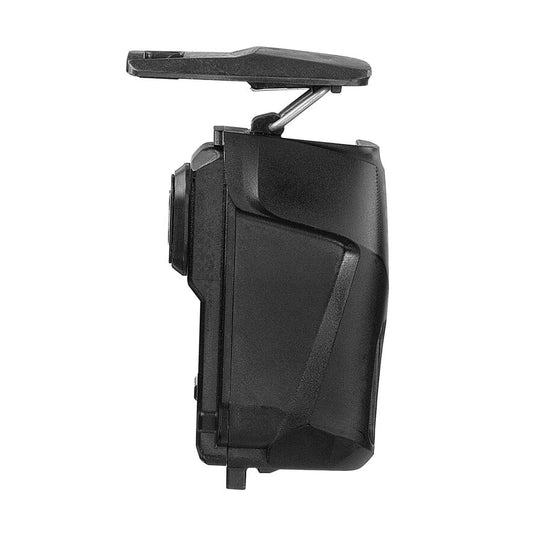

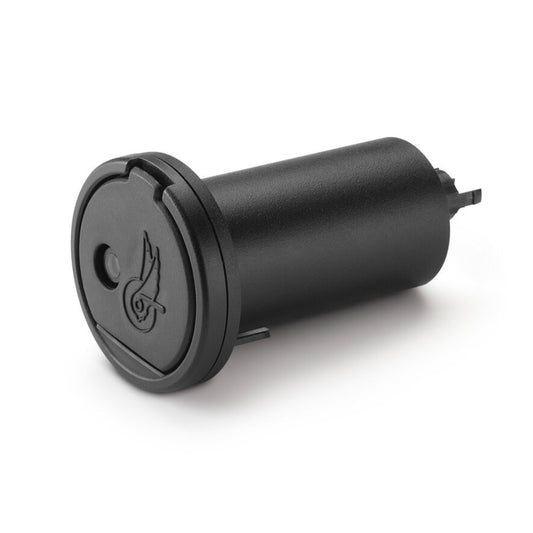

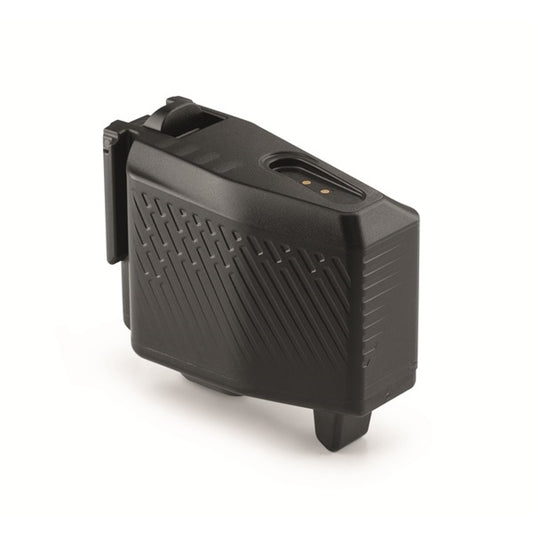

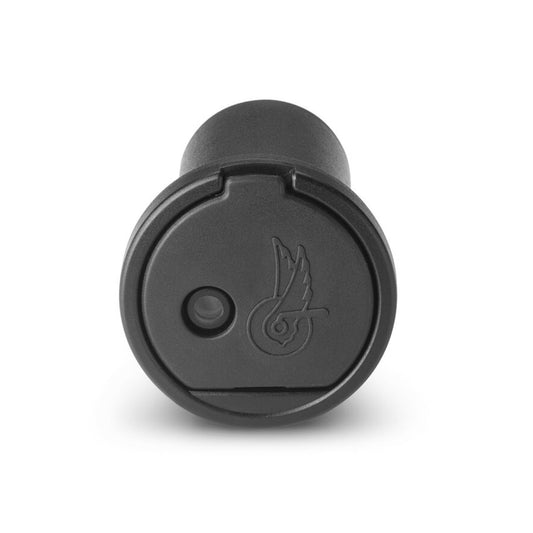

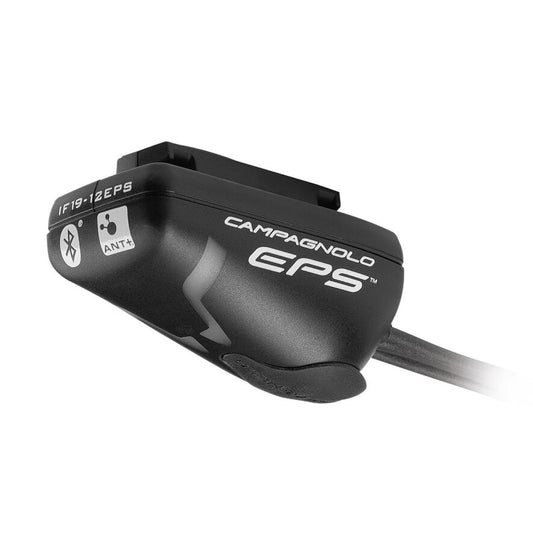

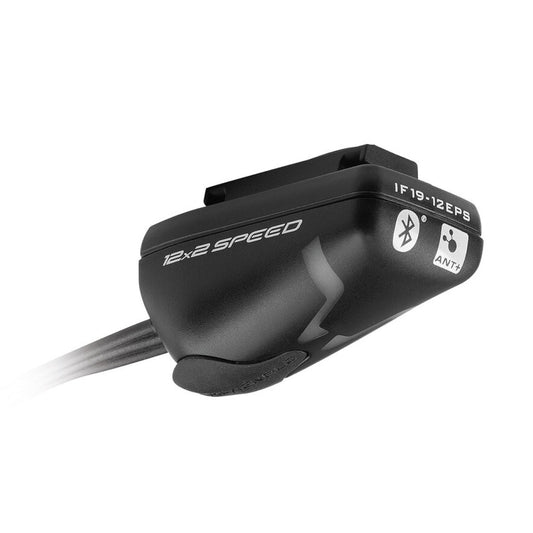

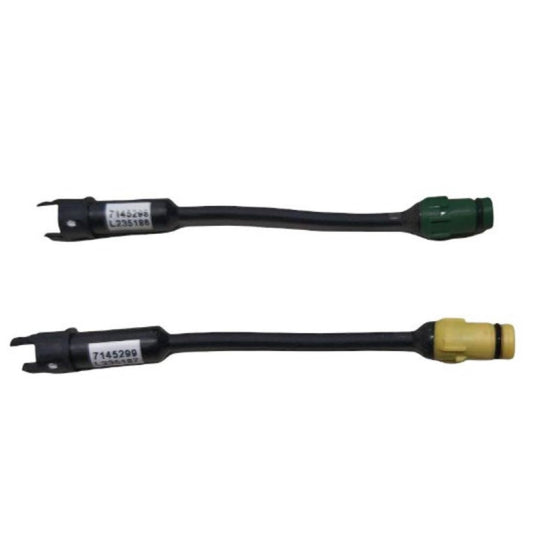

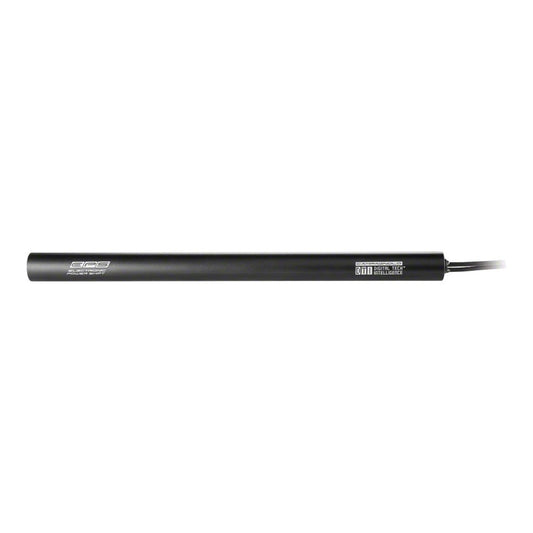

• Campagnolo EPS e WRL : unidade de alimentação e interfaces interna ou externa no sistema EPS; baterias individuais para cada desviador no sistema WRL.

Não confunda as gerações de cabos

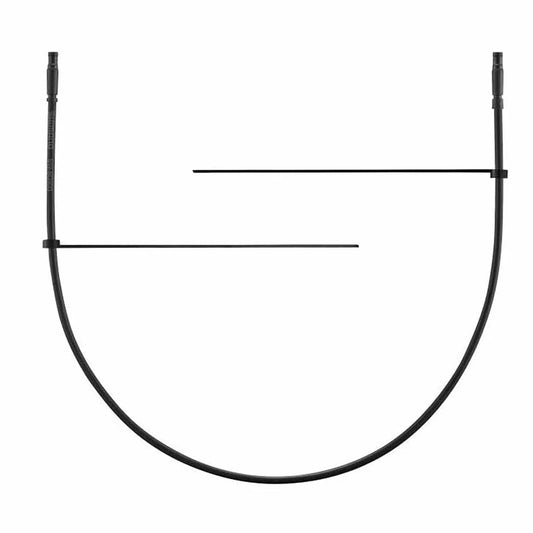

• EW-SD50 equipa os grupos Di2 de 11 velocidades e as primeiras gerações de 12 velocidades.

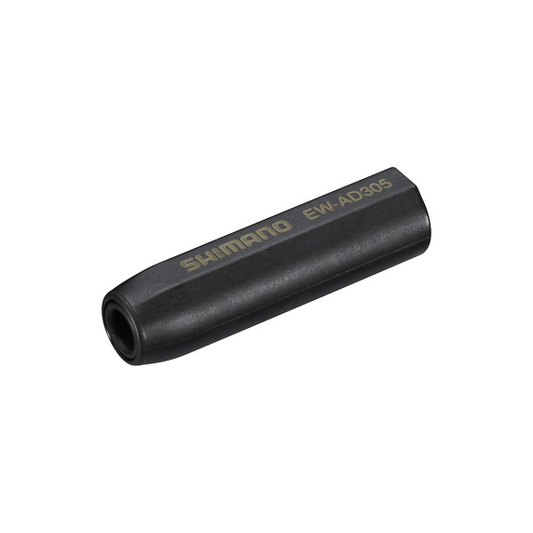

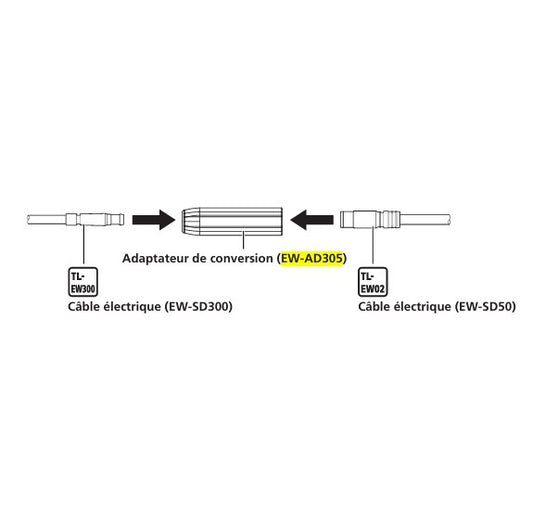

• EW-SD300, mais fino, equipa os grupos recentes e passa por percursos de cabos mais estreitos. Os dois não são intercambiáveis.
• Os comprimentos são numerosos: meça o percurso real dentro do quadro antes de encomendar. Um cabo demasiado curto obriga a desmontar tudo de novo.

As peças que fazem a diferença na montagem

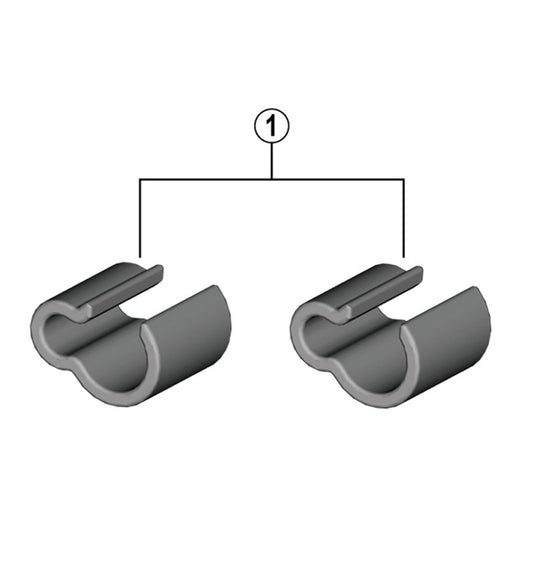

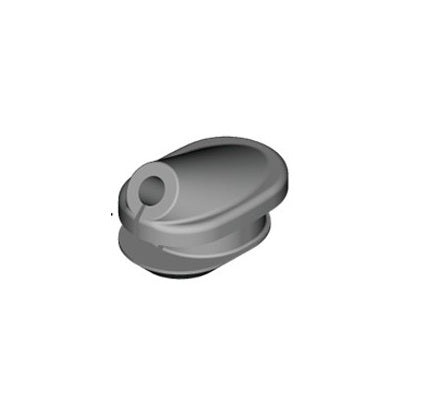

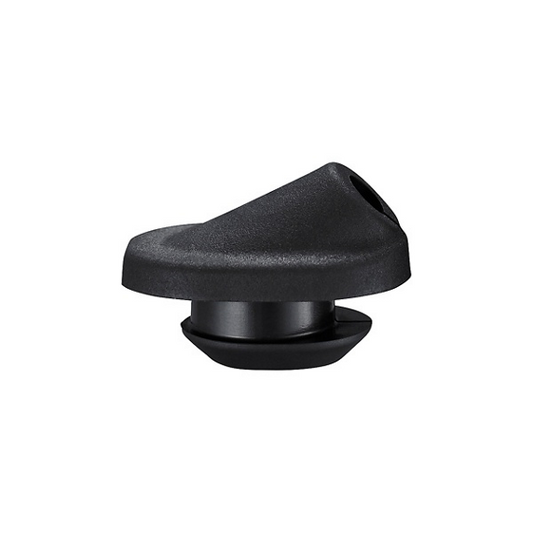

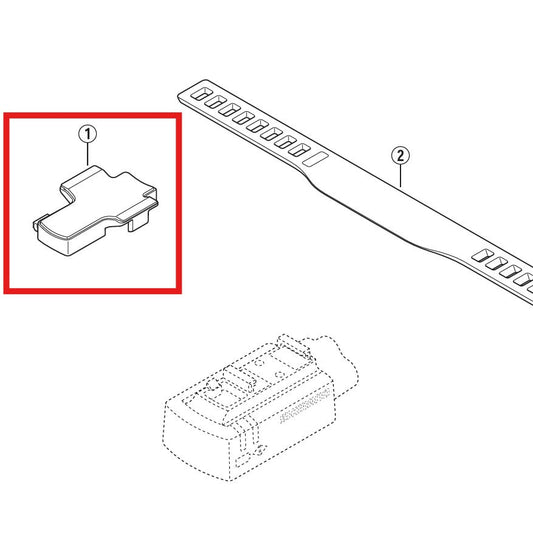

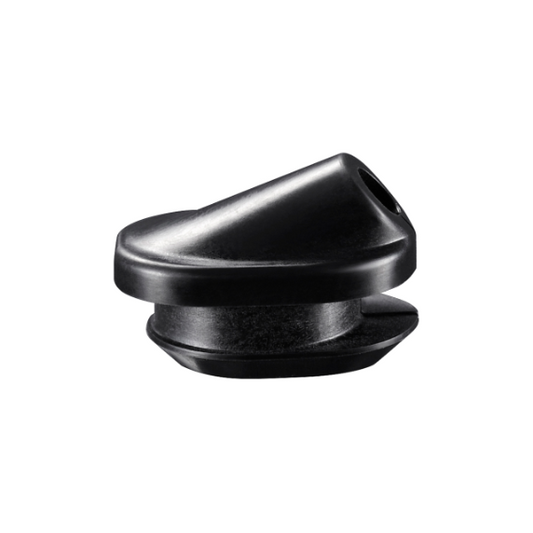

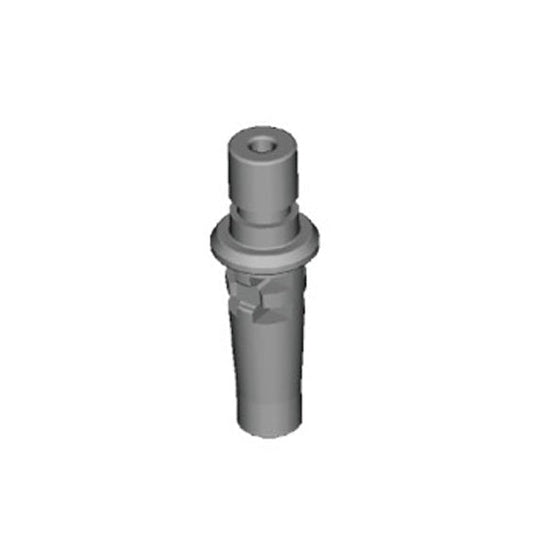

• Ilhós e passa-cabos para as saídas de cabos do quadro, tampas de proteção das portas do desviador, foles de proteção.

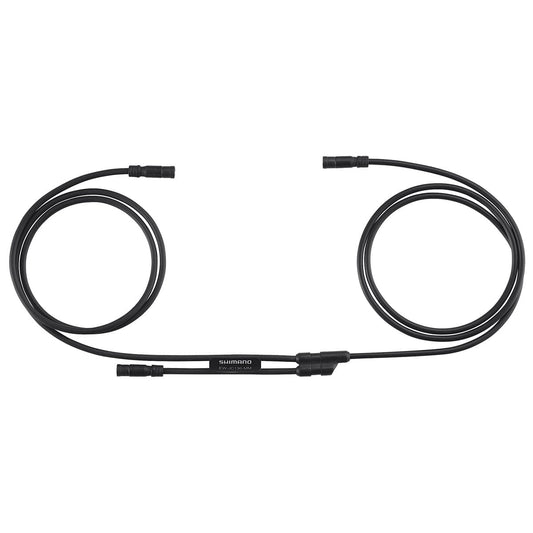

• Cabos em Y como o EW-JC130, para ramificar uma ligação sem acrescentar uma caixa de junção.
• Suportes de bateria para o espigão do selim, nomeadamente da Deda, quando o quadro não tem um suporte previsto.

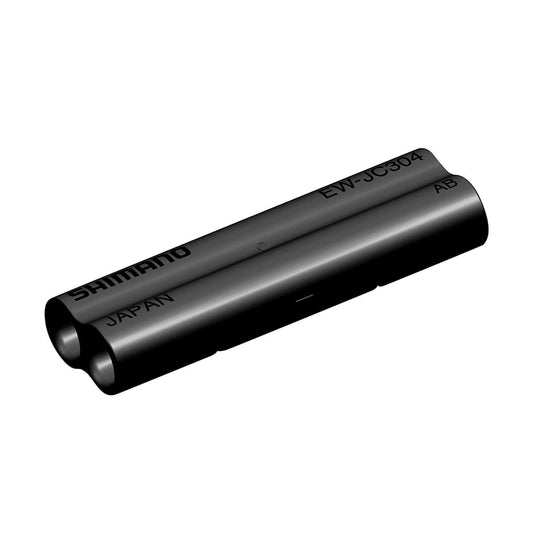

• Conectores para bicicletas elétricas EW-JC302 e EW-JC304, para bicicletas elétricas equipadas com transmissão Di2.

O carregamento

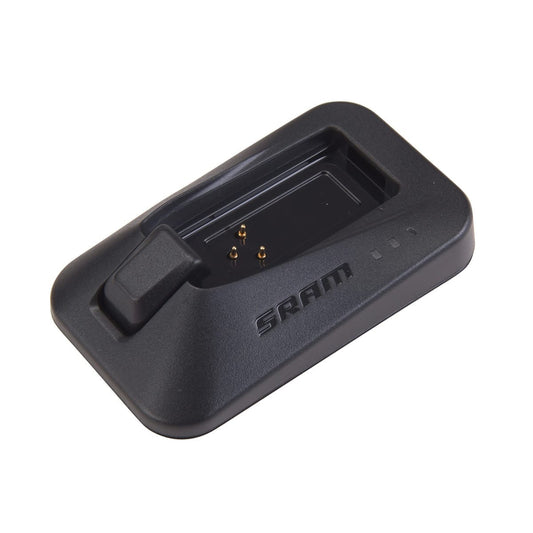

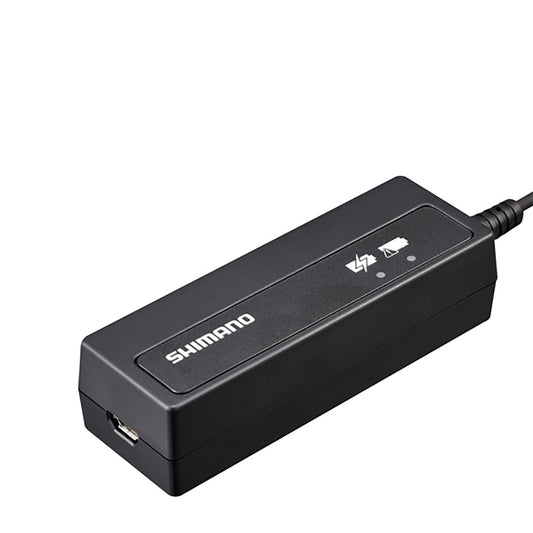

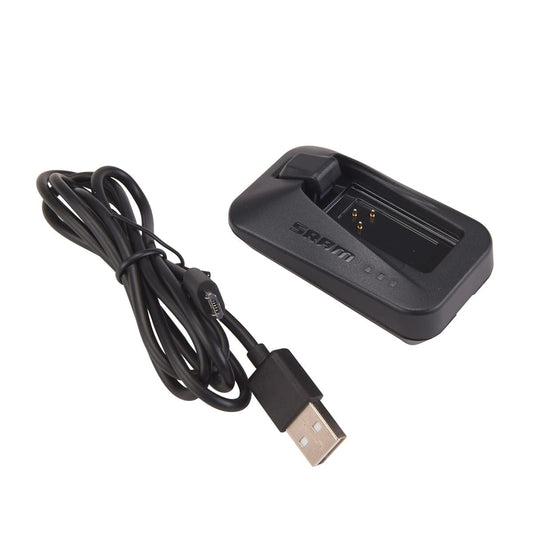

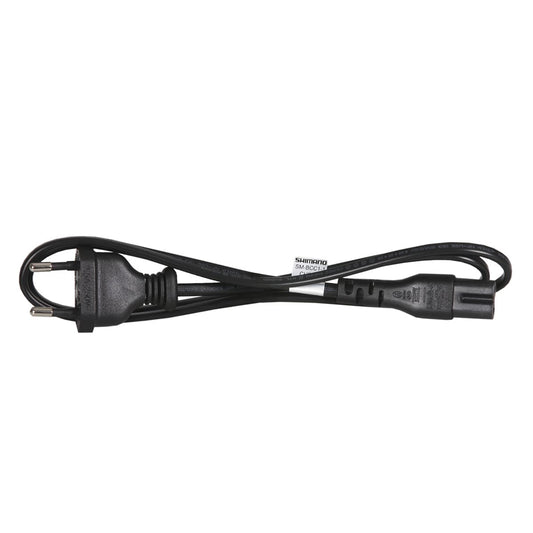

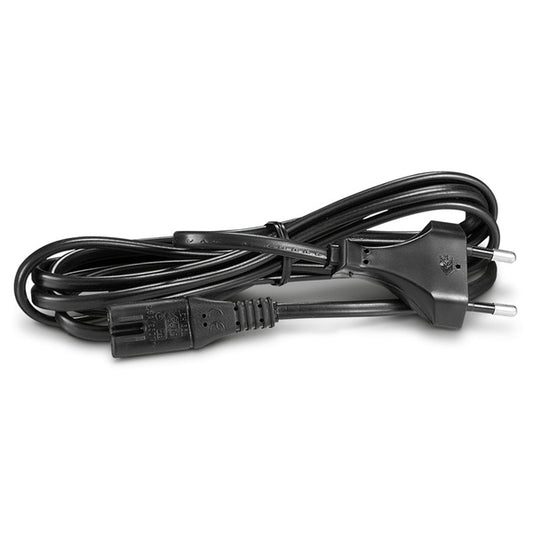

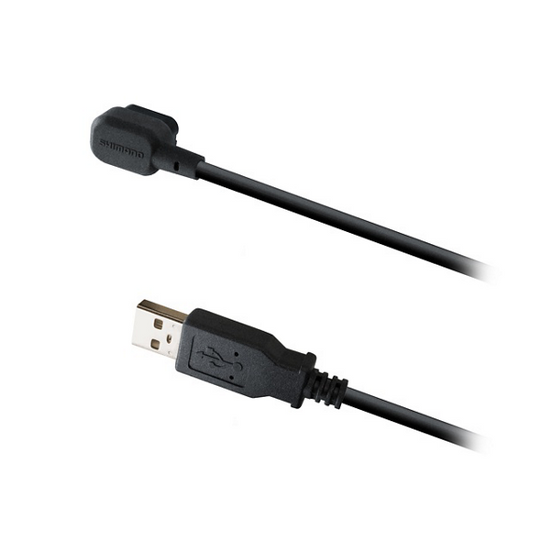

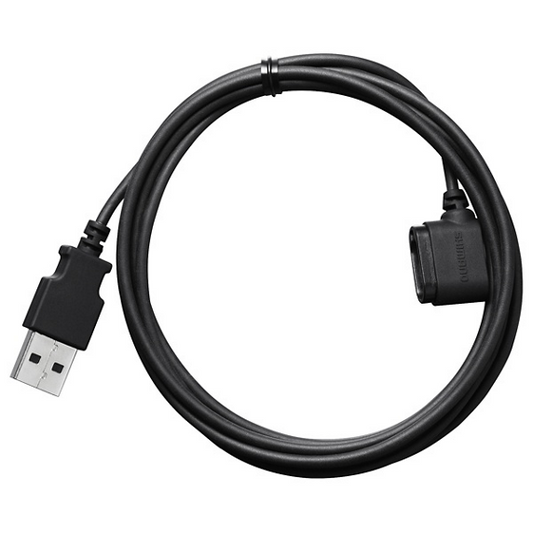

Na Shimano, a bateria é carregada através do SM-BCR2 e o respetivo cabo SM-BCC1 ou, nas gerações recentes, diretamente por uma porta do desviador. Na SRAM, um carregador eTap/AXS único serve para todas as baterias, que são intercambiáveis entre os desviadores — útil para terminar uma volta trocando-as de posição.

Para ir mais longe: Porquê passar para uma transmissão eletrónica
